Udržování vyrovnání během svařování ojnic je zásadní pro zajištění strukturální integrity a konzistentního výkonu sestavy. Tento svařovací přípravek je navržen tak, aby bezpečně umisťoval součásti, kontroloval deformaci během svařování a poskytoval opakovatelné výsledky v průběhu výrobních cyklů. Díky integraci přesných polohovacích bodů s vyváženým upínacím systémem snižuje odchylky, zlepšuje konzistenci svaru a podporuje ruční i automatizované svařovací operace.

Optimalizace svařovacího procesu pro součásti spojovací tyče

Při výrobě spojovacích tyčí kvalita svařování do značné míry závisí na přesnosti polohování a řízení procesu, takže tento přípravek je navržen tak, aby podporoval každou fázi svařovacího procesu-od počátečního vyrovnání až po konečné spojení-, čímž zajišťuje konzistentní geometrii součásti tím, že poskytuje stabilní platformu, která integruje polohování, upínání a řízení procesu do jediného systému, což zlepšuje efektivitu pracovního postupu a snižuje variabilitu.

Atribut

Položka	Popis atributu
Název zařízení	Svařovací přípravek ojnice
Použitelný produkt	Automobilová spojovací tyč
Typ svítidla	Speciální polohovací a upínací přípravek pro svařování
Přesnost polohování	Menší nebo rovno ±0,05 mm
Metoda upínání	Pneumatické / ruční upínání (volitelné)
Upínací síla	Stabilní a nastavitelné, bez deformace obrobku
Hlavní komponenty	Polohovací čepy, upínací bloky, základní deska, pneumatický válec, koncové bloky
Materiál klíčových dílů	Cr12MoV / 40Cr (kalené a temperované, vysoká odolnost proti opotřebení)
Základní materiál	Silný ocelový plech, odlehčený od pnutí, vysoká stabilita
Kompatibilní proces	Bodové svařování / Kontinuální svařování / Montážní svařování
Produkční beat	Splňujte požadavky na sériovou výrobu
Provozní režim	Jednoduché polohování,{0}}jednorázové upnutí, rychlé nakládání/vykládání
Stabilita	Nízká chyba opakovatelnosti, dlouhodobá-stabilita služby
Trvanlivost	Odolné proti-opotřebení, proti-deformaci, dlouhá životnost
Údržba	Snadno rozebíratelné, vyměnitelné opotřebitelné díly
Bezpečnost	Proti-skřípnutí, proti-stříkání, stabilní struktura
Aplikační scéna	Svařovací výrobní linka, dávkové svařování ojnic

Struktura a vlastnosti svařovacího zařízení

1. Vysoce přesný polohovací systém

Přijímá přesné polohovací kolíky, které zajišťují přesné vyrovnání součástí a stabilní kvalitu svařování.

2. Spolehlivý upínací mechanismus

Stabilní upínací síla zabraňuje deformaci obrobku a zajišťuje rozměrovou konzistenci svařování.

3. Integrovaná základní struktura přípravku

Pevná základna s vysokou pevností a úpravou pro odlehčení pnutí pro dlouhodobou provozní stabilitu.

4. Efektivní výroba a snadná obsluha

Rychlý design nakládání/vykládání pro zkrácení výrobního cyklu a zlepšení efektivity práce.

Zkušenosti se svařovacími přípravky

500 +

Svařovací přípravky úspěšně dodány
15 + Roky

Profesionální zkušenosti s výrobou nástrojů

ZJISTĚTE VÍCE

FAQ

1. Jak přípravek řídí deformaci svařování?

Díky optimalizovaným opěrným bodům a řízenému uspořádání upínání.

2. Může zlepšit konzistenci svařování mezi šaržemi?

Ano, zajišťuje opakovatelné polohování ve všech cyklech.

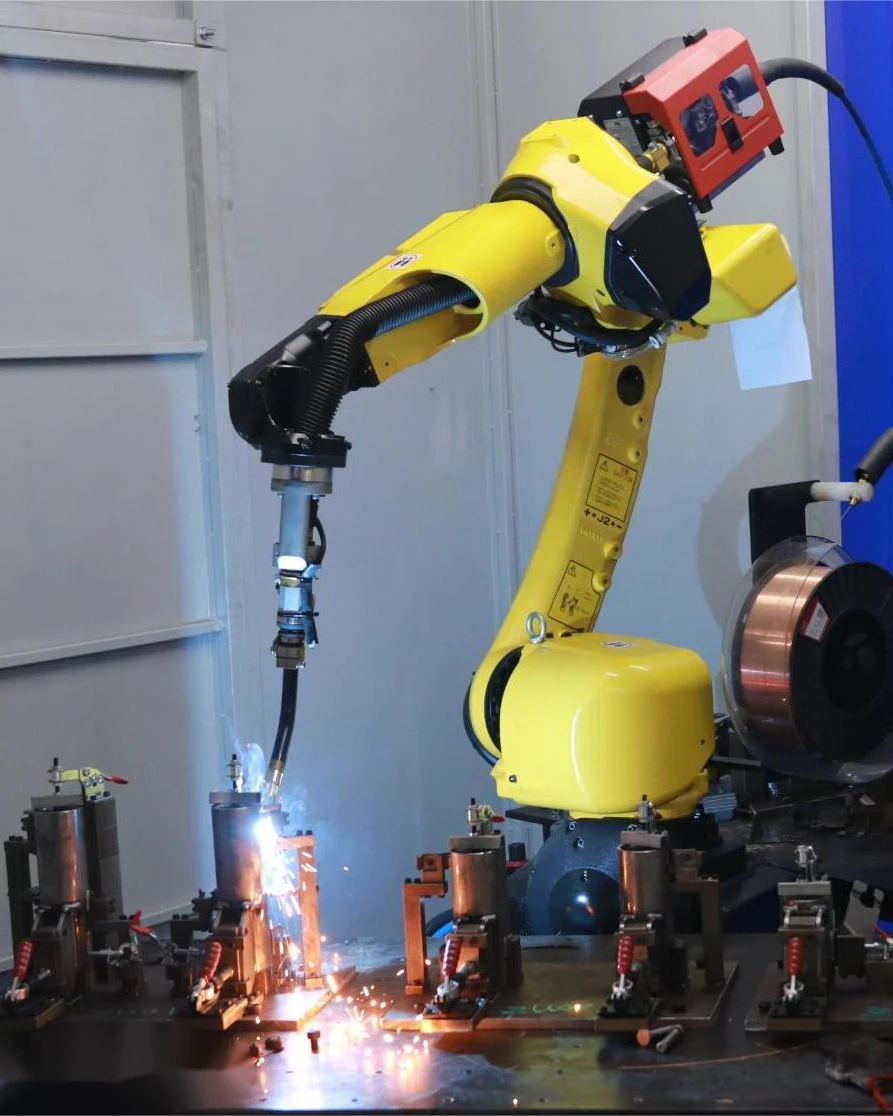

3. Je vhodný pro robotické svařování?

Ano, je určen pro manuální i automatizované procesy.

4. Jaká je hlavní výhoda oproti ručnímu svařování?

Snížená variabilita a zlepšená přesnost montáže.

5. Lze jej přizpůsobit různým konstrukcím spojovací tyče?

Ano, přípravky jsou přizpůsobeny na základě geometrie součásti.

6. Vyžaduje nastavení operátora?

Po správném nastavení je potřeba minimální seřízení.

7. S jakými materiály lze manipulovat?

Ocelové,-vysokopevnostní ocelové a hliníkové komponenty.

8. Jak zlepšuje efektivitu?

Snížením doby nastavení a minimalizací přepracování.

Typy svítidel

Svařovací přípravek
Kontrolní přípravek

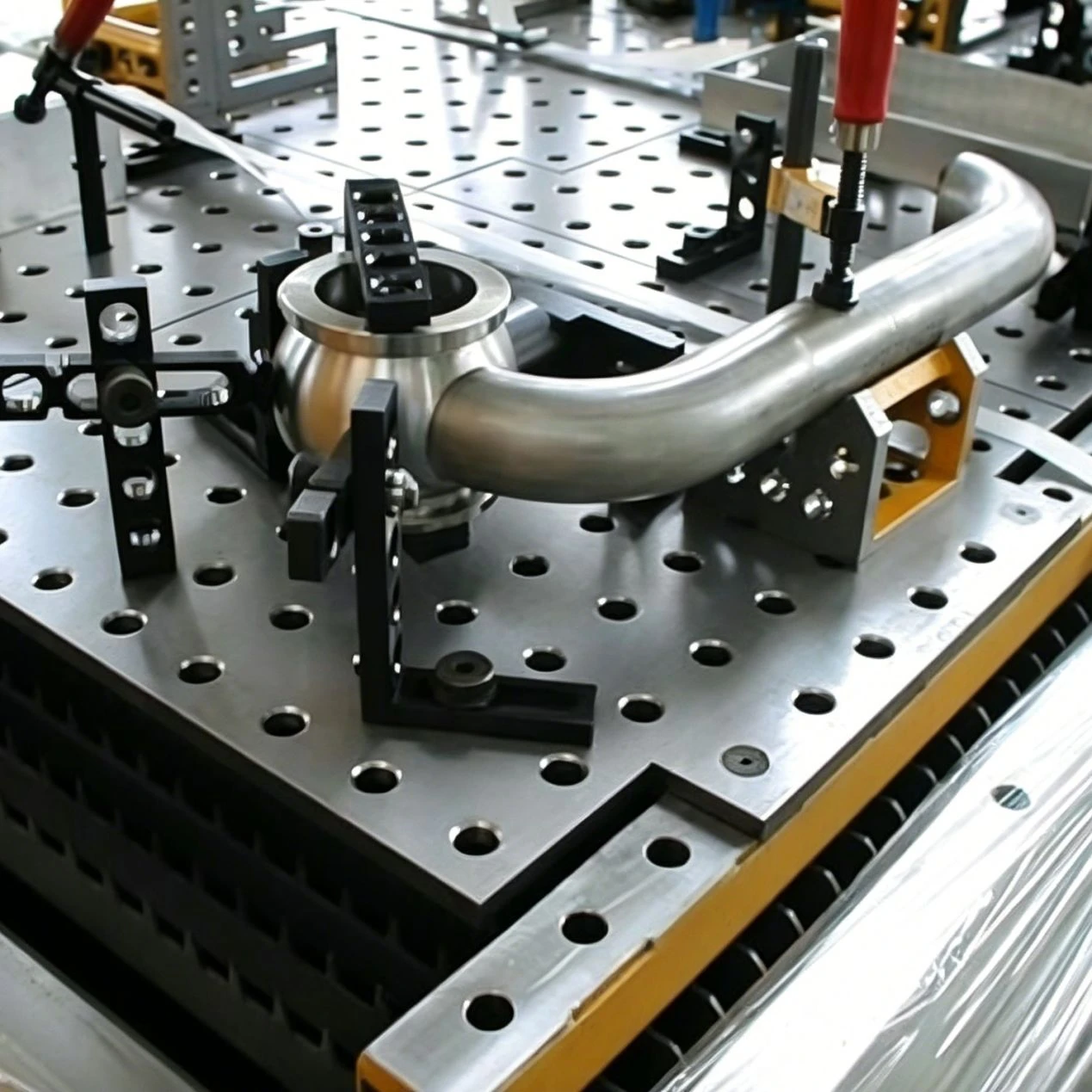

Svařovací přípravek

Dosáhněte přesného vyrovnání a opakovatelných výsledků svařování s našimi svařovacími přípravky. Jsou navrženy pro stabilní upnutí a přesné polohování, snižují zkreslení, zlepšují konzistenci svaru a podporují efektivní výrobu na ručních i automatických linkách.
Kontrolní přípravek

Naše kontrolní přípravky jsou navrženy tak, aby zajistily přesnou kontrolu rozměrů a konzistentní ověřování kvality automobilových komponentů. Od lisovaných dílů po složité sestavy poskytujeme spolehlivá kontrolní řešení, která podporují validaci GD&T, zlepšují opakovatelnost a snižují výrobní vady.
